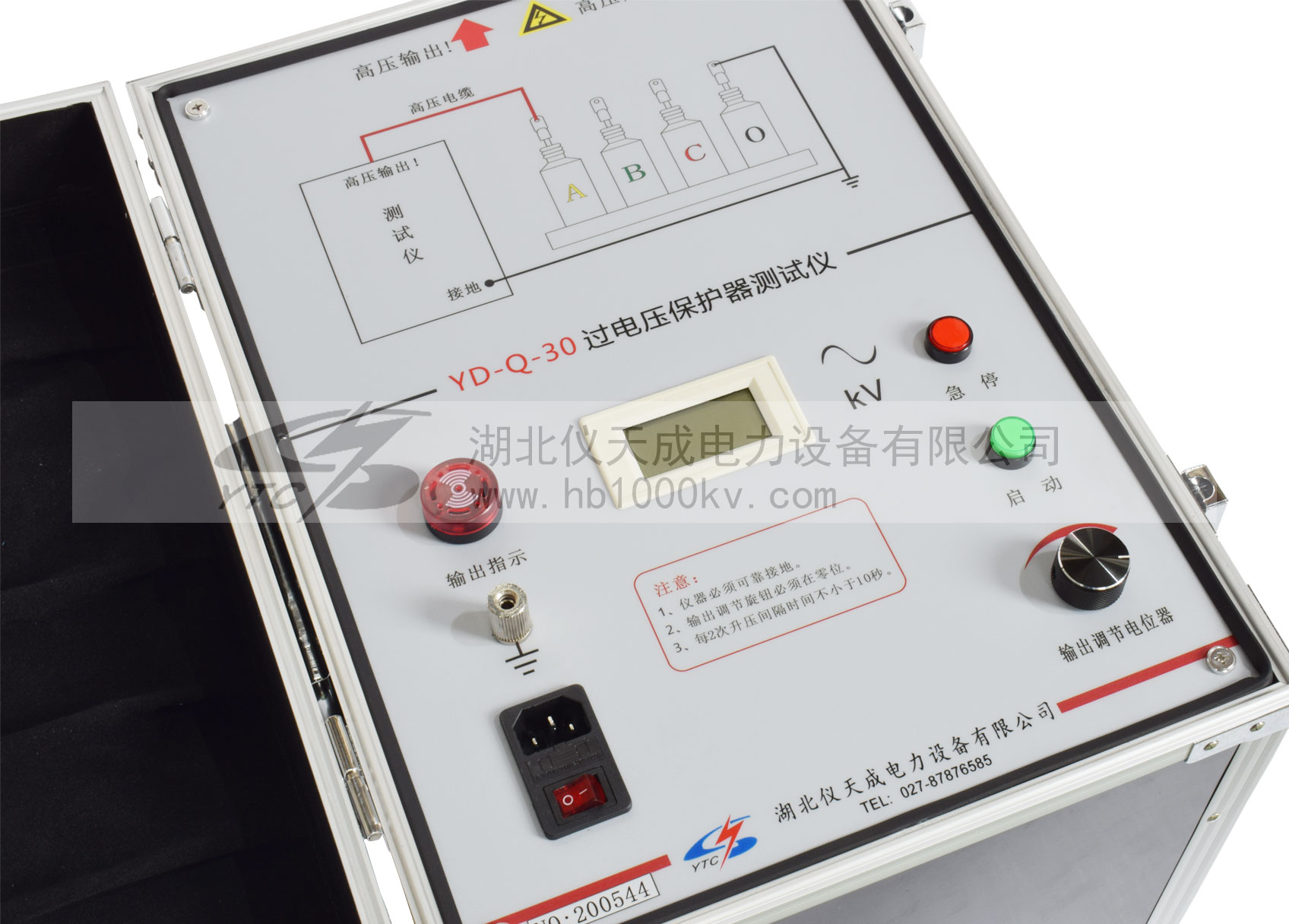

電力工作者在日常的工作中，有時候需要對各種電氣設備工頻放電電壓的測試，因此需要用到過電壓保護器測試儀，該裝置使用起來比較簡單，主要難度就在接線上面，本文就以YD-Q-30過電壓保護器測試儀為例，來給大家簡單介紹過電壓保護器測試儀怎么使用。

        過電壓保護測試儀廣泛地用于各種電氣設備頻率放電試驗電壓，特別是對于氧化鋅壓敏電阻的帶隙（也稱為避雷器或TBP）的頻率放電電壓檢測具有獨特的效果。該測試儀采用了一種新類型的特殊電路，測試電壓波形，以及所檢測到的信號采集放電脈沖電流環路，自動確定放電間隙，放電電壓RMS瞬時鎖定和迅速切斷試驗電源，和所述保護測試的測試設備從過流損壞。

        儀器可以采用不同波形進行檢測和電流通過檢測的方式實現實時數據監測系統放電產生電流，當監測到放電電流時，立即使用記錄自己此刻高壓并在0.2秒內切斷高壓電源。儀器分析測試研究結果具有精度高，測試方法穩定。接上電源線，開機；觀察急停按鈕以及是否能夠處于斷開狀態，如果企業出于閉合狀態應立即斷開，閉合時急停按鈕內的指示燈會亮；將輸出作為調節旋鈕回零；按下啟動按鈕，電壓表顯示00.0kV，儀器技術自動模式啟動聲光提示，此時勻速且緩慢旋轉面板上的輸出信息調節旋鈕，當輸出輸入電壓從而達到一定間隙放電電壓時儀器公司會在0.2S內切斷高壓輸出能力同時我們鎖定電壓表，輸出聲光提示學生停止，此時教師記錄電壓值；將電位器回零，間隔15秒再次出現啟動時間測量，記錄第二次電壓值；測量3次求平均值，該值不應小于說明這些書中明確規定參數值的85％；在過電壓保護器的相相、相地之間的放電；如遇異常變化情況迅速按下急停按鈕。

        電力工作者在工作中，如果想要正確的使用好過電壓保護器測試儀，就需要熟讀產品說明書，并且嚴格按照說明書的使用規程來做試驗，這樣才能用好該設備。
