| 項目 | 技術參數 |
| 功 能 |
高低壓電流互感器一二次回路的電流、變比 、極性 、相別、比差 、角差 、漏電流在線測試；變壓器兩側電流大小 、變比在線測試 ；負荷電流測試 |
| 電 源 |

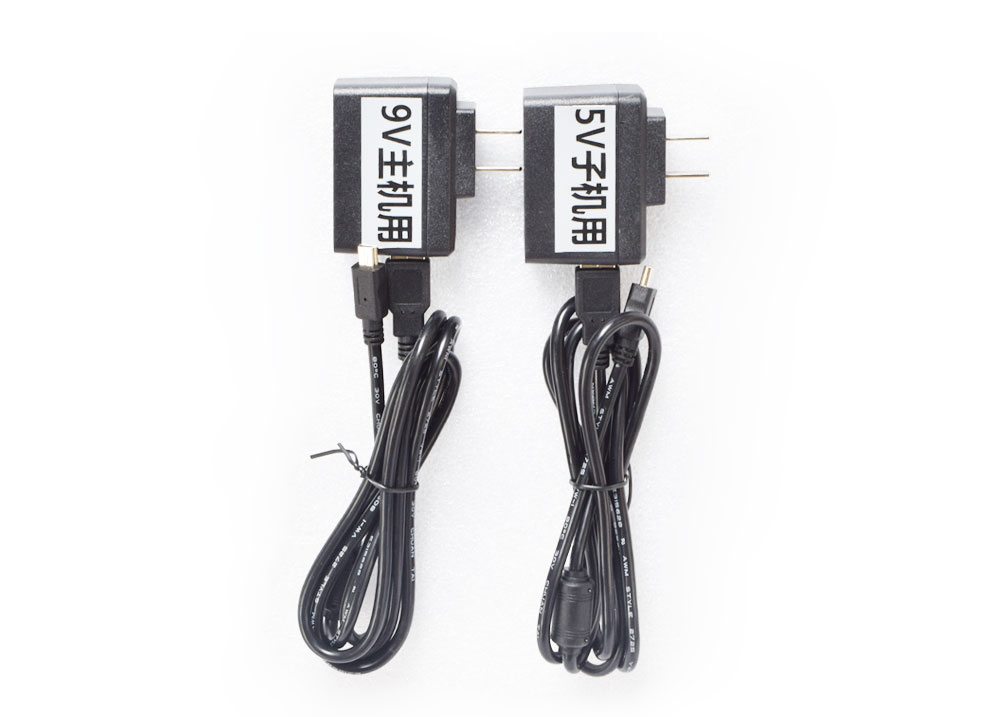

DC 3.7V可充鋰電池 ，USB充電接口，連續工作約10小時 |
| 測試方式 |
高壓一次鉤式CT ，可以掛在線路上測試 |
| 低壓一次柔性CT | |
| 二次鉗形CT | |
| 傳輸方式 |
433MHz無線傳輸 ，直線傳輸距離約160m |

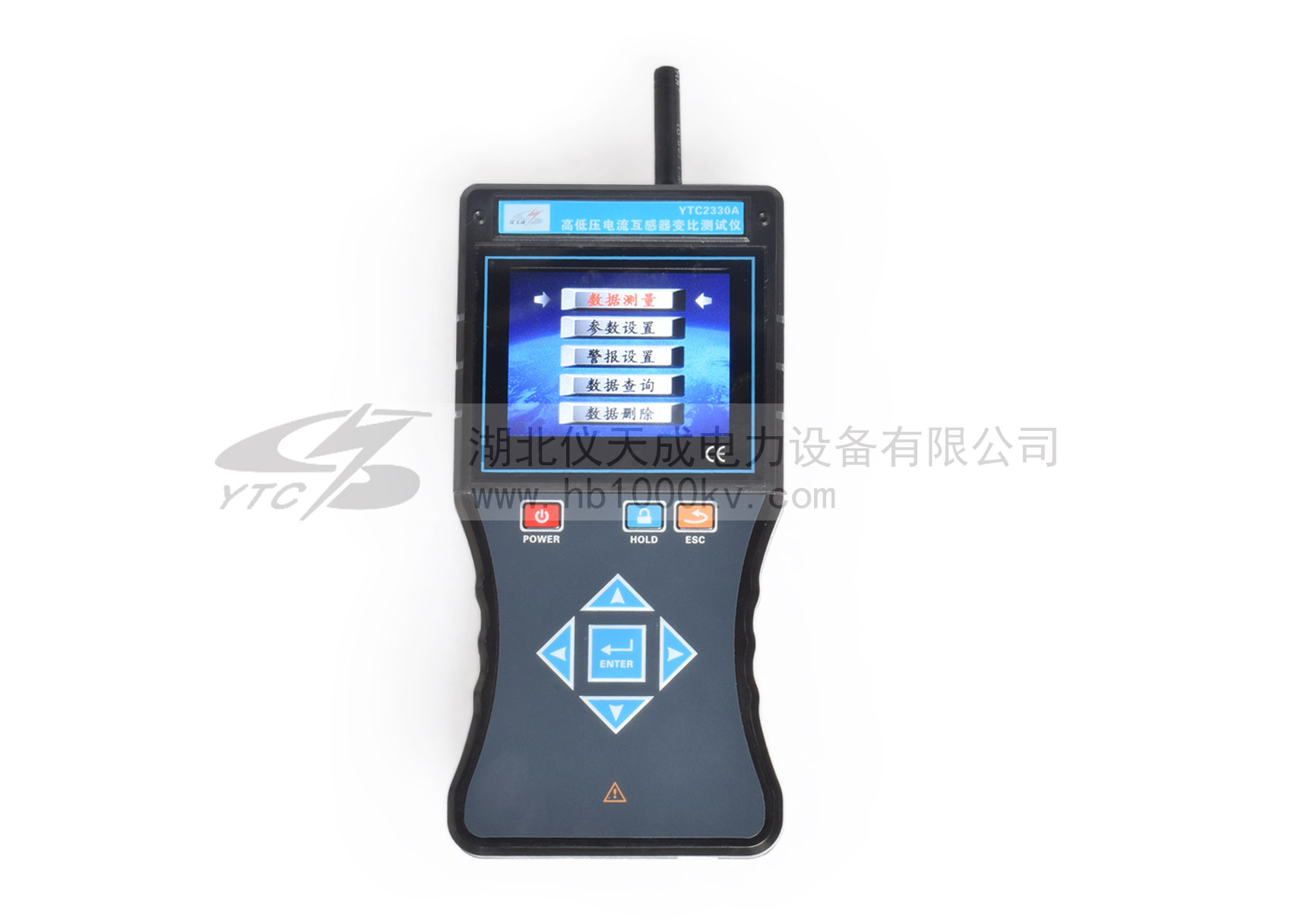

| 顯示模式 | 3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度 |
| 測量切換 | 測量界面下按左右箭頭鍵切換高壓和低壓CT變比測量 |
| 可測線徑 |

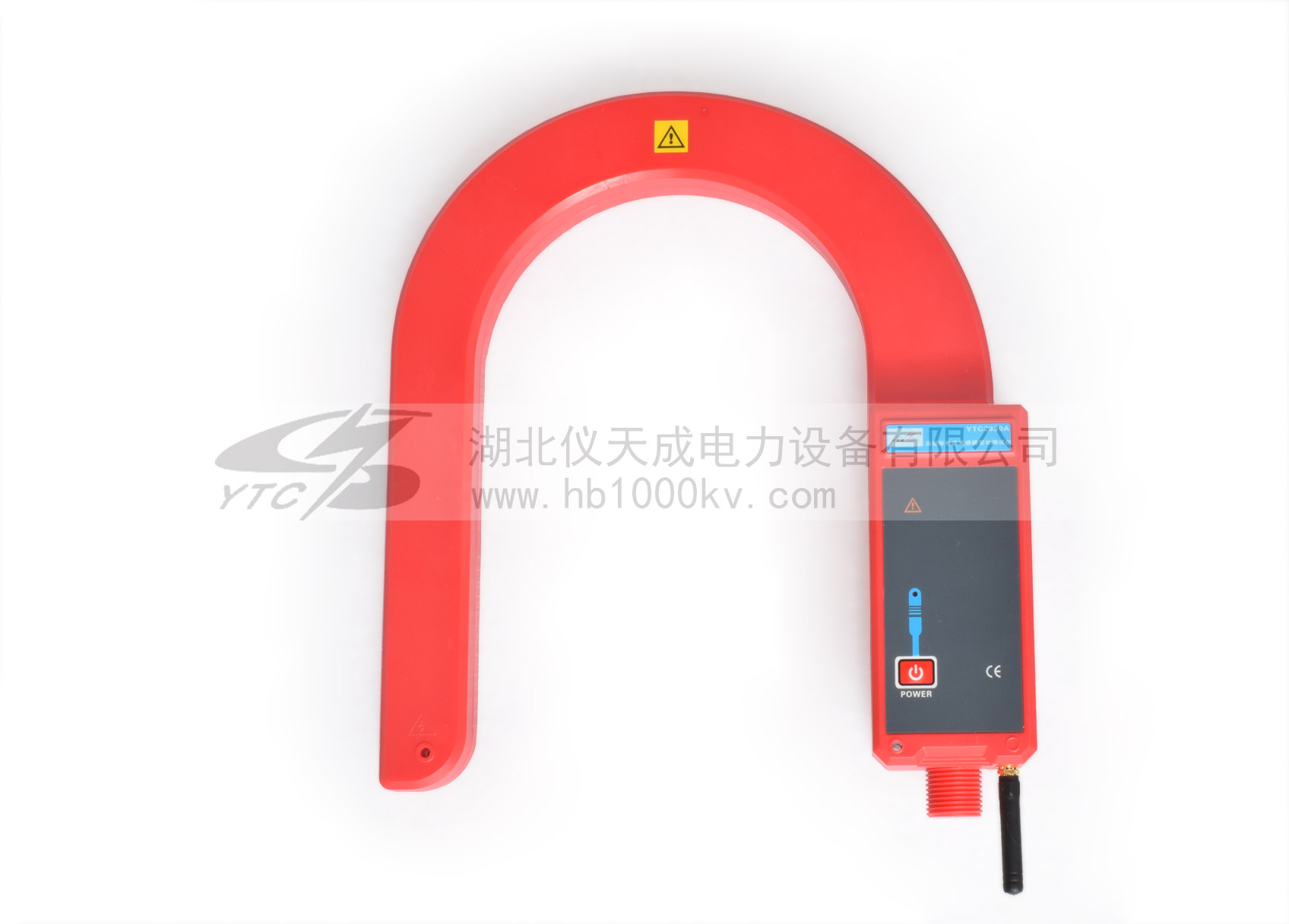

鉤式檢測儀：Ф168mm導線 ，或168mm×245mm母排 |

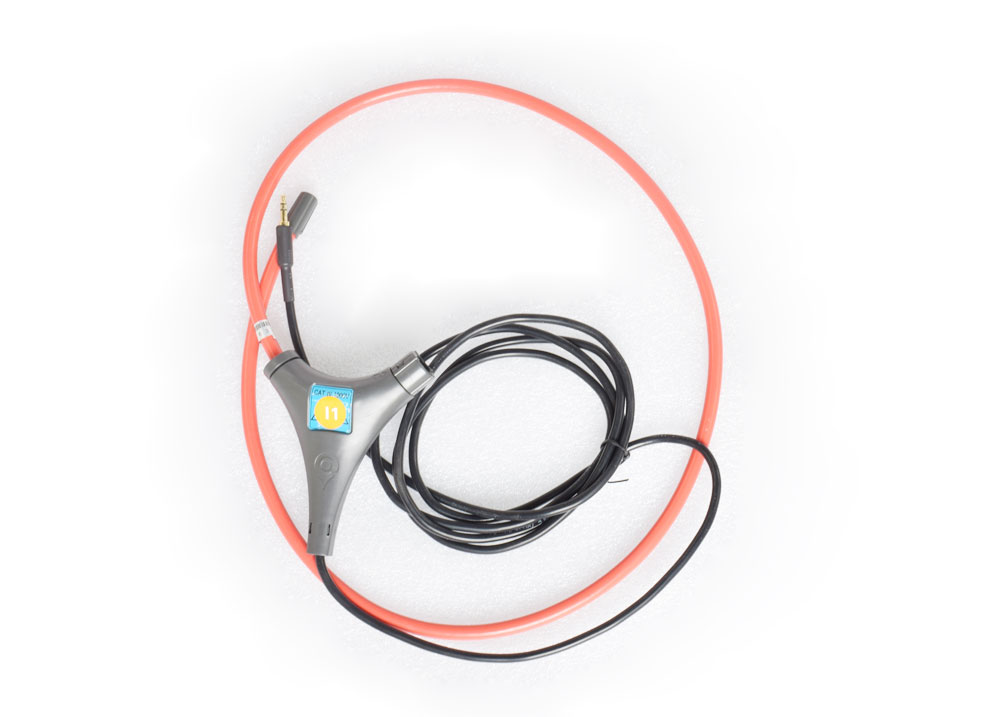

| 柔性電流鉗：Ф300mm(可定制更大內徑的線圈) | |

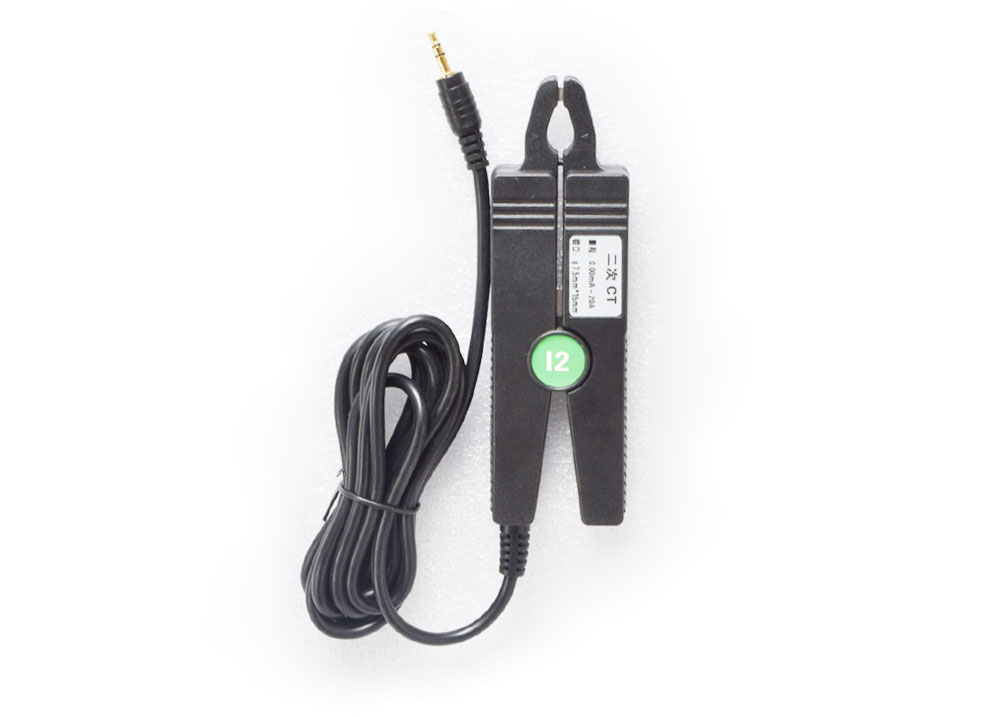

| 低壓電流鉗：Ф7.5mm×13mm | |
| 測量范圍 | 鉤式檢測儀：AC 0.00A~5000A |
| 柔性電流鉗：AC 0.00A~10.00kA | |
| 低壓電流鉗：AC 0.00mA～20.00A | |
| 分 辨 力 | 鉤式檢測儀：10mA |
| 柔性電流鉗：10mA | |
| 低壓電流鉗：0.01mA | |
| 高壓一次電流精度 |
0.00A～99.9A: ±2%±5dgt (23℃±3℃ ，80%RH以下) |
| 100A～499A: ±3%±5dgt (23℃±3℃，80%RH以下) | |
|
500A～5000A: ±4%±5dgt (23℃±3℃ ，80%RH以下) |
|
| 低壓一次電流精度 |
0.00A～99.9A: ±3%±5dgt (23℃±3℃ ，80%RH以下) |
| 100A～10kA: ±2%±5dgt (23℃±3℃，80%RH以下) | |
| 二次電流精度 |
0.00mA～20A: ±2%±5dgt (23℃±3℃ ，70%RH以下) |
| 變 比 |
兩種變比顯示:(一二次回路實測電流變比 ；以二次回路5A的折算變比；變比最大1：9999） |
| 換 檔 | 自動換檔 |
| 絕緣桿尺寸 |

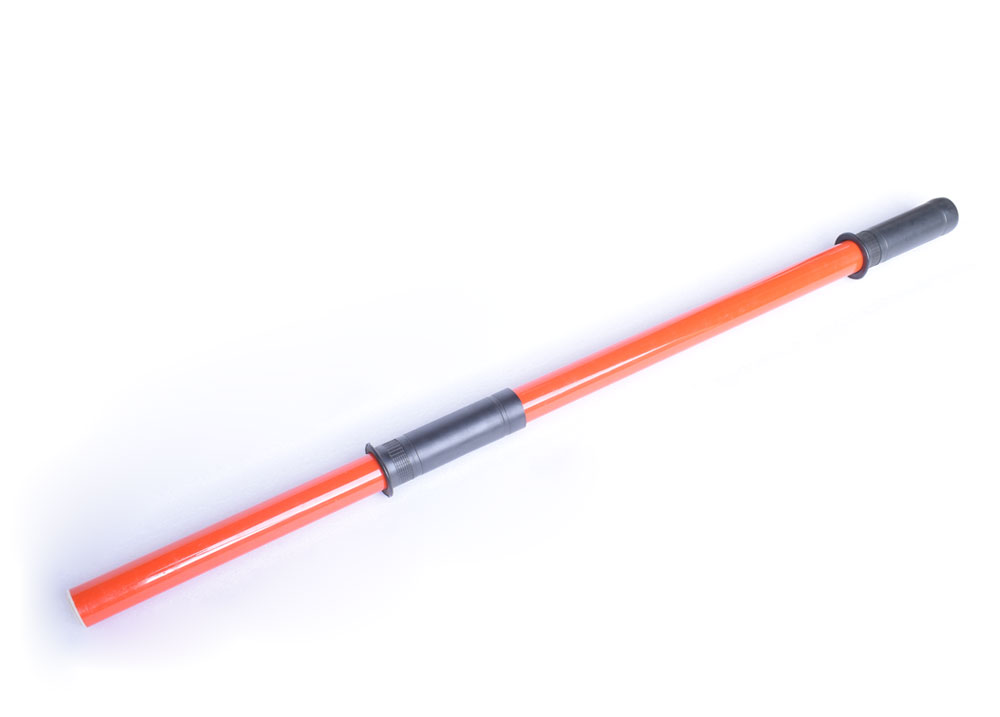

拉伸后長約5m ；收縮后長約1m(5節) |
| 數據存儲 | 5000組 |
| 采樣速率 | 1次/秒 |
| 儀表尺寸 | 高壓檢測儀：長寬厚310mm×270mm×52mm |
| 接收器：長寬厚250mm×100mm×40mm | |
| 二次鉗：長寬厚220mm×45mm×30mm | |
| 線路電壓 |
高壓CT變比測量下 ，35kV以下裸導線測試，110kV以下有安全絕緣外皮的線纜測試 。(帶絕緣桿操作) |
| 數據保持 |
測量界面下按HOLD鍵保持?jǐn)?shù)據 ，再按HOLD鍵取消保持 |
| 退出功能 | 按ESC鍵退出當前功能界面，返回上級目錄 |
| 位置誤差 |
高壓檢測儀：A區無位置誤差 ；B區約增加0.2% ；C區約增加2% |
|
柔性電流鉗：被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處 ，開合口處測試誤差約增大一倍或更多 。 |
|
| 數據查閱 | 進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
| 溢出顯示 | 電流超量程溢出功能：“OL A”符號顯示 |
| 無信號指示 | 當接收器沒有收到發射信號時動態顯示“----”符號 |
| 自動關機 |
開機約15分鐘后 ，儀表自動關機 ，以降低電池消耗 |
| 電池電壓 |
當電池電壓低于3.2V時，電池電壓低符號顯示 ，提醒充電 |
| 儀表質量 | 鉤式檢測儀：496g(含電池) |
| 接收器：395g(含電池) | |
| 柔性鉗：190g | |
| 電流鉗：230g | |
| 絕緣桿：1.45kg | |
| 總質量：12kg(含儀表箱) | |
| 工作溫濕度 |
-10℃～40℃ ；80%Rh以下 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下 |
| 干 擾 | 無433MHz同頻信號干擾 |
| 絕緣強度 |
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后 ，兩端之間) |
| 檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間) | |
| 接收器：2000V/rms(外殼前后兩端之前) | |
| 結 構 | 防滴漏Ⅱ型 |
